Внимание перед настройкой шлюза необходимо скачать последнюю прошивку с сайта ftp.dlink.ru

ЗАГРУЗКА НОВОЙ ПРОШИВКИ НА РОУТЕР

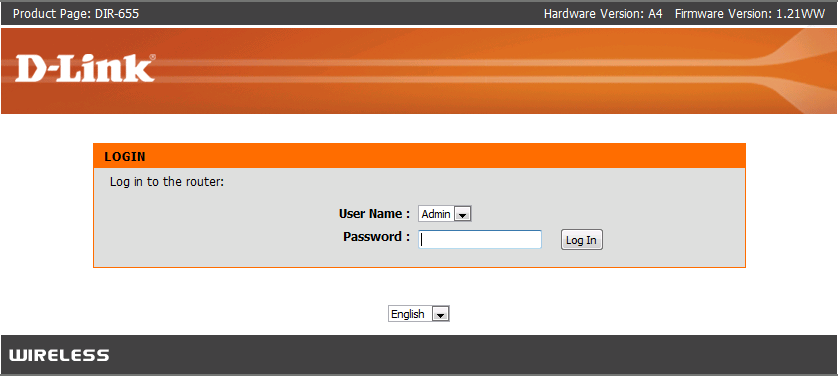

1. В браузере в адресной строке вводим 192.168.0.1 нажимаем перейти и попадаем на страничку авторизации роутера. Выбираем в поле "User Name" - admin, а поле "Password" оставляем пустое и нажимаем кнопку "Log In".

2. Выбираем меню TOOLS

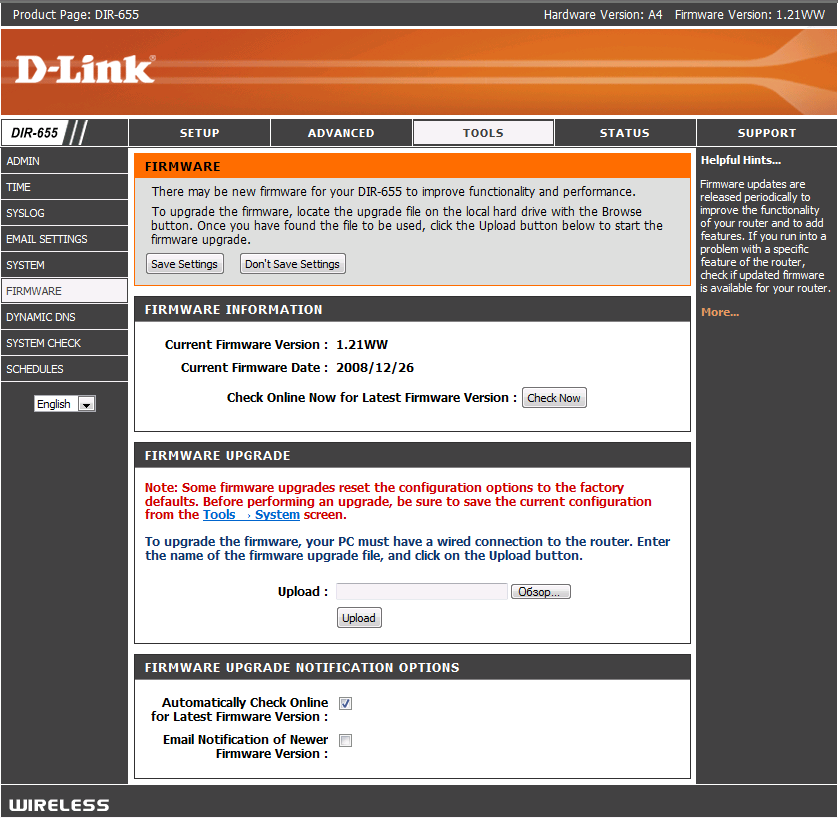

3. Выбираем подменю FIRMWARE.

4. В поле UPLOAD кнопкой Обзор выбрать новую скачанную с сайта www.dlink.ru прошивку.
Нажать кнопку Upload.

НАСТРОЙКА VPN ПОДКЛЮЧЕНИЯ

1. Выбрать User Name:admin
Password: - оставляем пустое
Нажимаем кнопку "Log In"

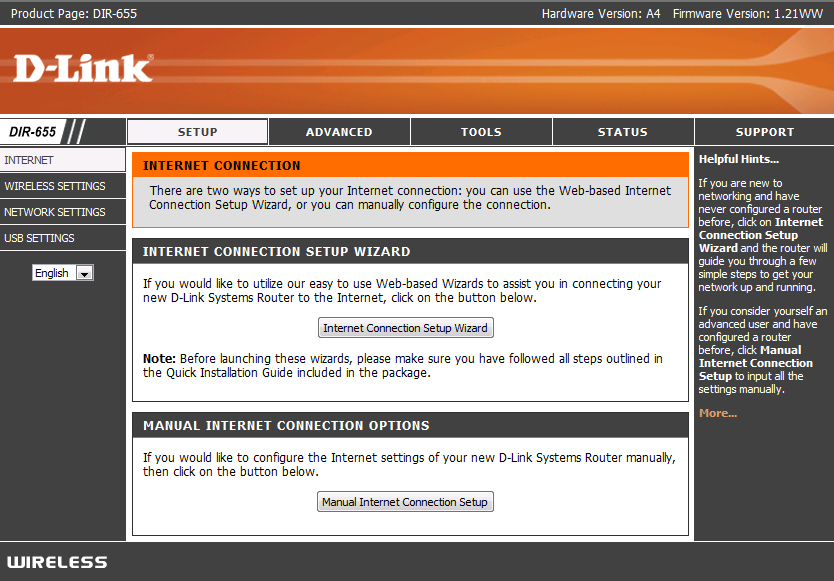

2. В открывшемся окне выбираем Manual Intenet Connection Setup

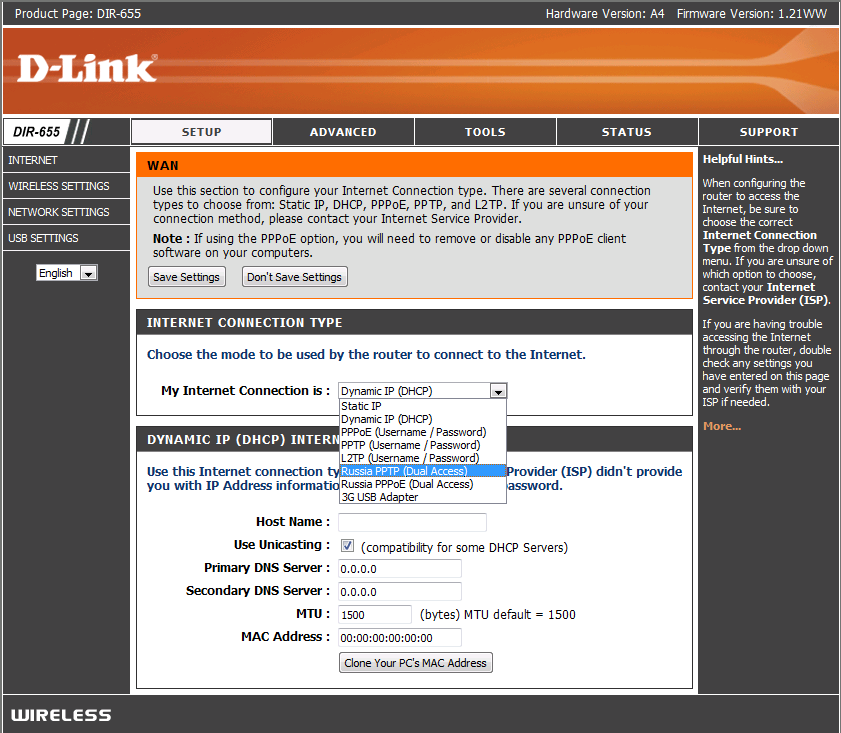

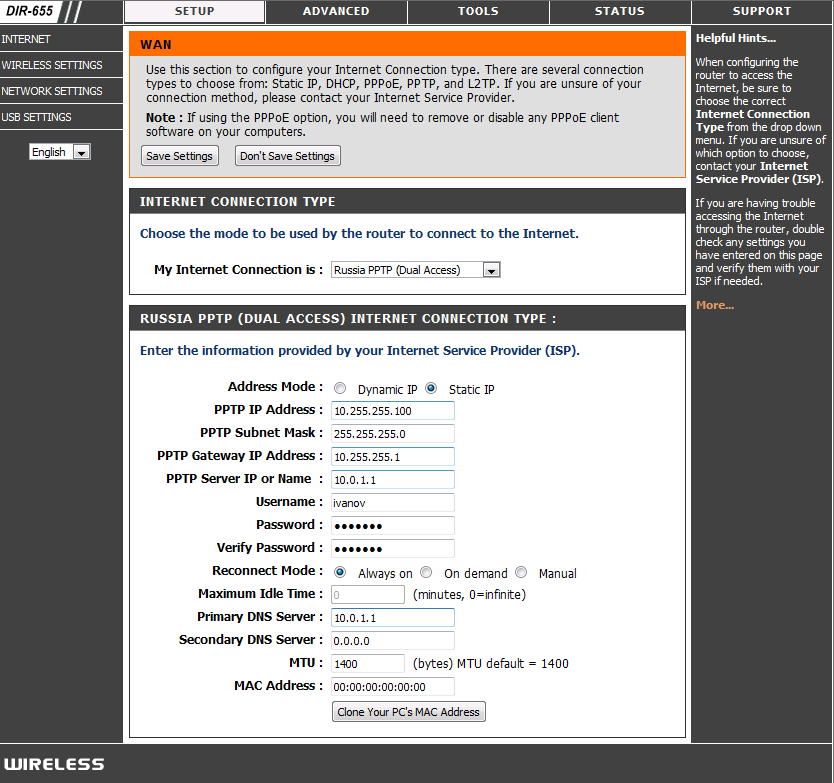

3.В разделе "INTERNET CONNECTION TYPE" выбираем Russian PPTP(Dual Access)

4. Выбрать Static IP
PPTP IP Address : Ваш IP адрес в соответствии с учетной карточкой
PPTP Subnet Mask : Маска сети в соответствии с учетной карточкой
PPTP GateWay IP Address : Шлюз сети в соответствии с учетной карточкой
PPTP Server IP or Name : VPN сервер в соответствии с учетной карточкой
Username : Ваш логин в соответствии с учетной карточкой
Password : Ваш пароль в соответствии с учетной карточкой
Verify Password : Подтверждения введенного пароля
Reconnect mode : Always on (всегда включен)
Primary DNS server : Dns сервер в соответствии с учетной карточкой
Нажимаем кнопку "Save Settings"

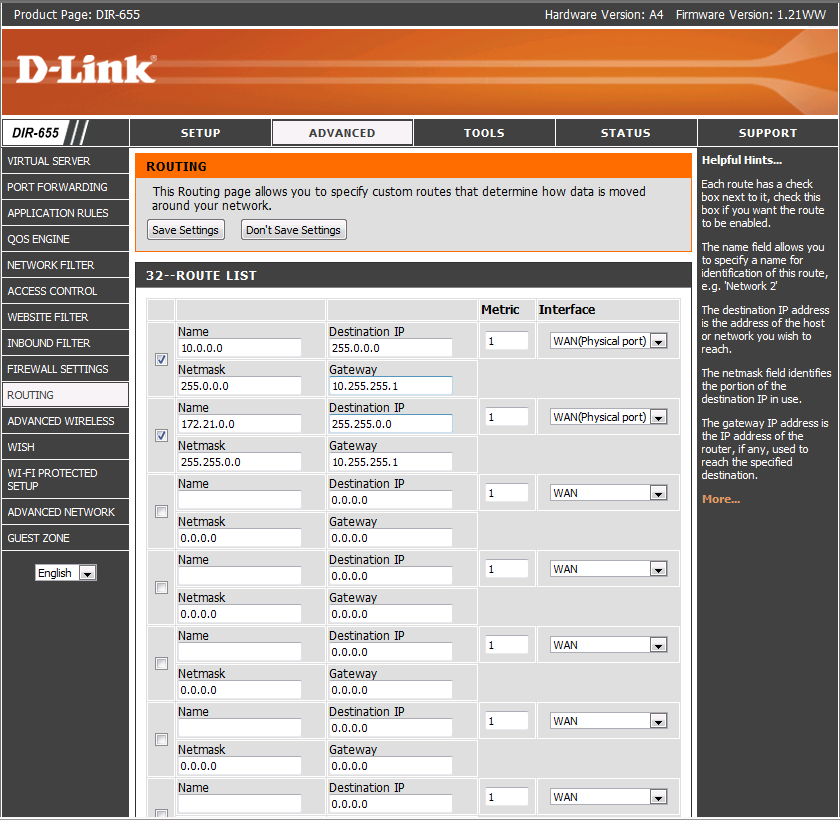

5. Маршрутизации сети, для задачи явных маршрутов, чтобы локальный трафик не шел через VPN сервер и была максимальная скорость к локальным ресурсам прописываем два маршрута. Заходим в раздел "ADVANCED", выбираем подраздел "Routing".

Первый маршрут
Interface: WAN(Physical Port)
Name : 10.0.0.0
Destanation IP: 10.0.0.0
Netmask: 255.0.0.0
Gateway: Шлюз сети в соответствии с учетной карточкой

Второй маршрут
Interface: WAN(Physical Port)
Name : 172.21.0.0
Destanation IP: 172.21.0.0
Netmask: 255.255.0.0
Gateway: Шлюз сети в соответствии с учетной карточкой
Нажимаем кнопку "Save Settings"

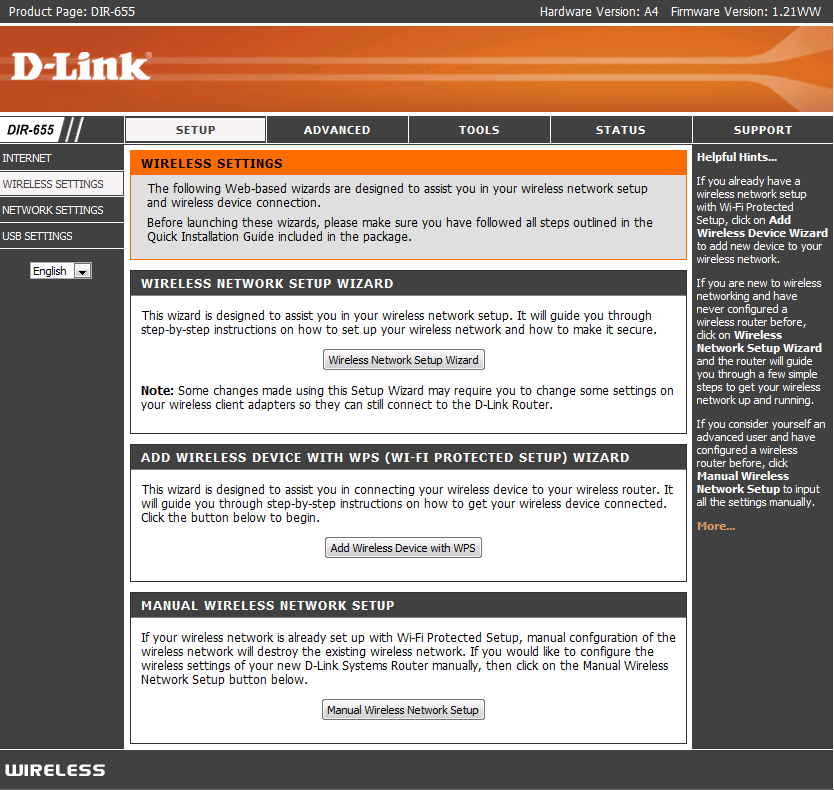

6. Для настройки WI-FI соединения в разделе SETUP в подраздел WIRELESS SETTINGS выбираем Manual Wireless Network Setup

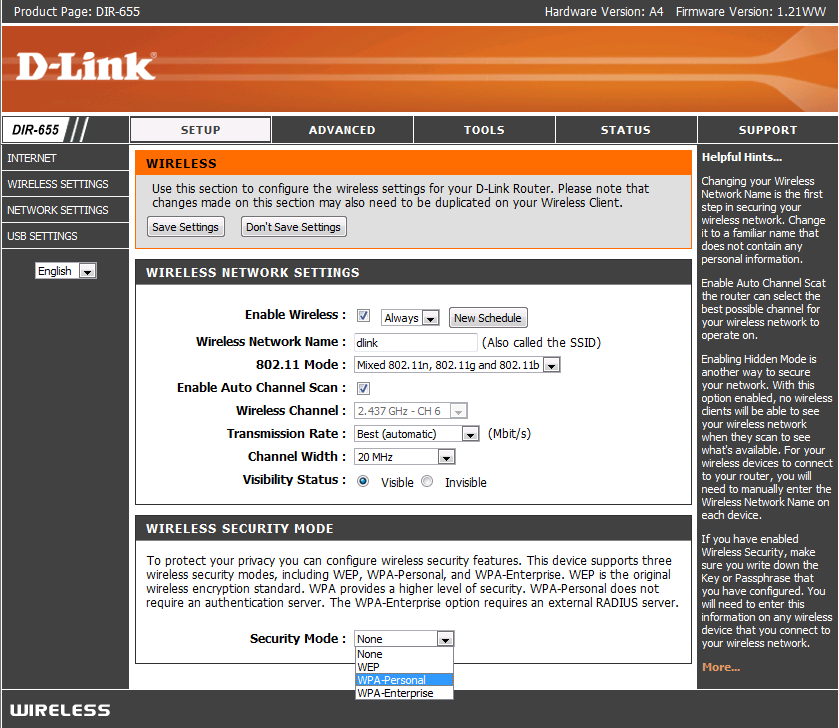

7. В Security Mode выбираем WPA-personal

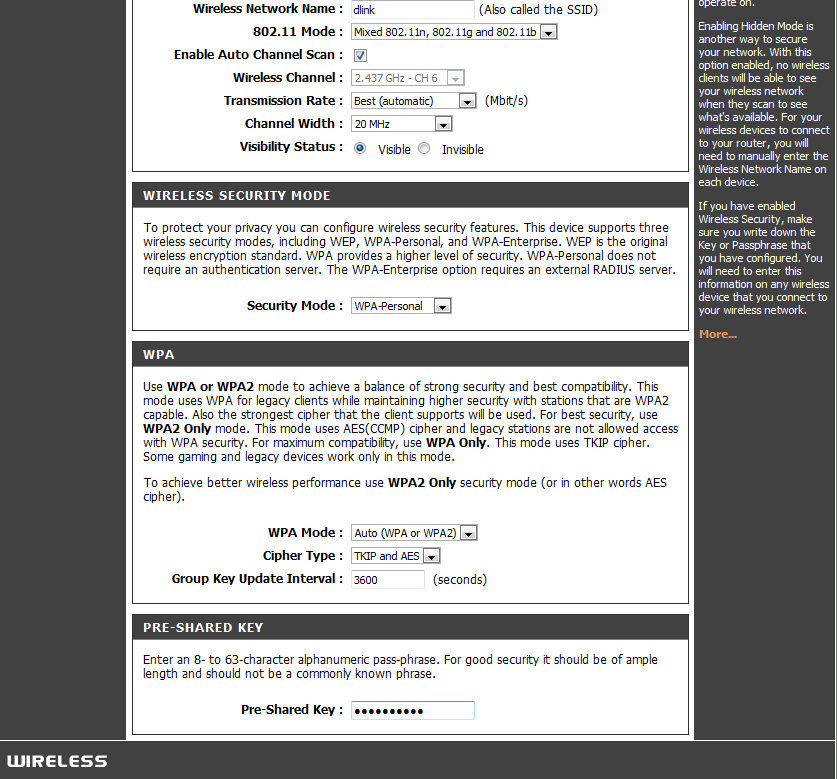

8. В поле Pre-Shared Key придумываем и вводим пароль для доступа к шлюзу по WI-FI (минимум 8 символов)
Нажимаем кнопку "Save Settings"

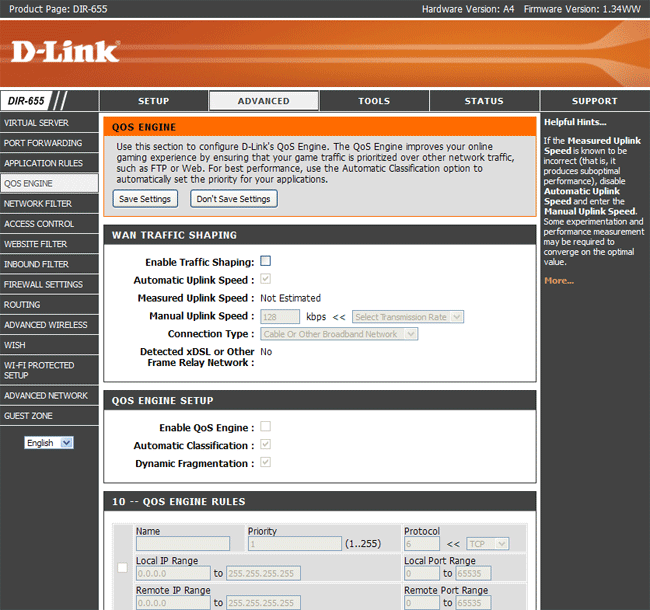

9. В разделе QoS Engine убедиться, что снята галочка Enable QoS Engine, для того что бы роутер не подвисал и не перезагружался.
